Иногда, бывают такие ситуации, когда необходимо зарядить телефон или фотоаппарат, а розетки нет поблизости. В таком случае на помощь придёт устройство под названием "power bank”.



Такое устройство обычно состоит из пары - тройки небольших аккумуляторов, зарядного устройства для них и преобразователя напряжения для заряжаемого устройства, будь то фонарь, мобильный телефон или фотокамера.

Аккумуляторы я взял из старой батареи от ноутбука, типоразмер 18650, для их зарядки решил использовать китайскую микросхему TP4056, специально разработанную для зарядки Li-Ion аккумуляторов, а повышающий преобразователь, построенный на микросхеме CE8301, купил в виде готового модуля. Микросхемы и модули, заказывал на eBay.com.
TP4056 имеет ряд положительных особенностей, а именно:
1. Защита аккумуляторов от перезаряда и перегрева
2. Небольшое количество внешних элементов
3. Индикация режимов работы
4. Регулируемый ток заряда
5. Низкая стоимость
6. И т.д. и т.п.
Схема включения TP4056
Power bank своими руками
Регулировка тока заряда осуществляется резистором Rprog. Я поставил 2,2 кОм, ток зарядки 500мА.
Power bank своими руками
CE8301 имеет миллион подобных аналогов, особо зацикливаться на нём не стоит, скажу лишь, что работает он от 0,9В до 5В, при этом на выходе держит 5В 500мА(600мА максимум), чего вполне достаточно для зарядки большинства мобильных телефонов и фотокамер.
Схема включения CE8301
Power bank своими руками
Фото преобразователей
Power bank своими руками
Готовое устройство хотелось сделать достаточно функциональным, поэтому я решил использовать 2 преобразователя, если придётся заряжать сразу пару устройств, а для аккумуляторов решил взять аж 4 микросхемы TP4056, чтобы можно было использовать аккумуляторы с разной ёмкостью.
Для того чтобы микросхемы TP4056 не влияли друг на друга аккумуляторы соединил через диоды Шоттки, с падением 0,2 Вольта.
Итоговая схема получилась такой
Power bank своими руками
Дальше развёл печатную плату для TP4056
Power bank своими руками
Изготовил
Power bank своими руками
Проверил
Power bank своими руками
И смонтировал все компоненты
Power bank своими руками
Power bank своими руками
Чёрные капельки с надписью 103 это терморезисторы на 10кОм.
Плата получилась довольно компактной с учётом того, что из SMD компонентов были использованы только конденсаторы на 10мкФ и микросхемы TP4056. При пайке подкладывал под корпус микросхем кусочки малярного (бумажного) скотча, чтобы теплоотвод микросхем не замыкал дорожки.
Схема отлично работает, ничего не нагревается. Во время зарядки горит красный светодиод, когда напряжение на аккумуляторе достигает 4,2В, красный светодиод тухнет и загорается зелёный – зарядка прекращается. Если сработала тепловая защита, светодиоды не горят, а если к схеме не подключен аккумулятор, зелёный горит, а красный мигает. Зарядка банок одной ёмкости и с одинаковым остаточным напряжением происходит достаточно синхронно. В общем, я получил именно то, что хотел.
Power bank своими руками

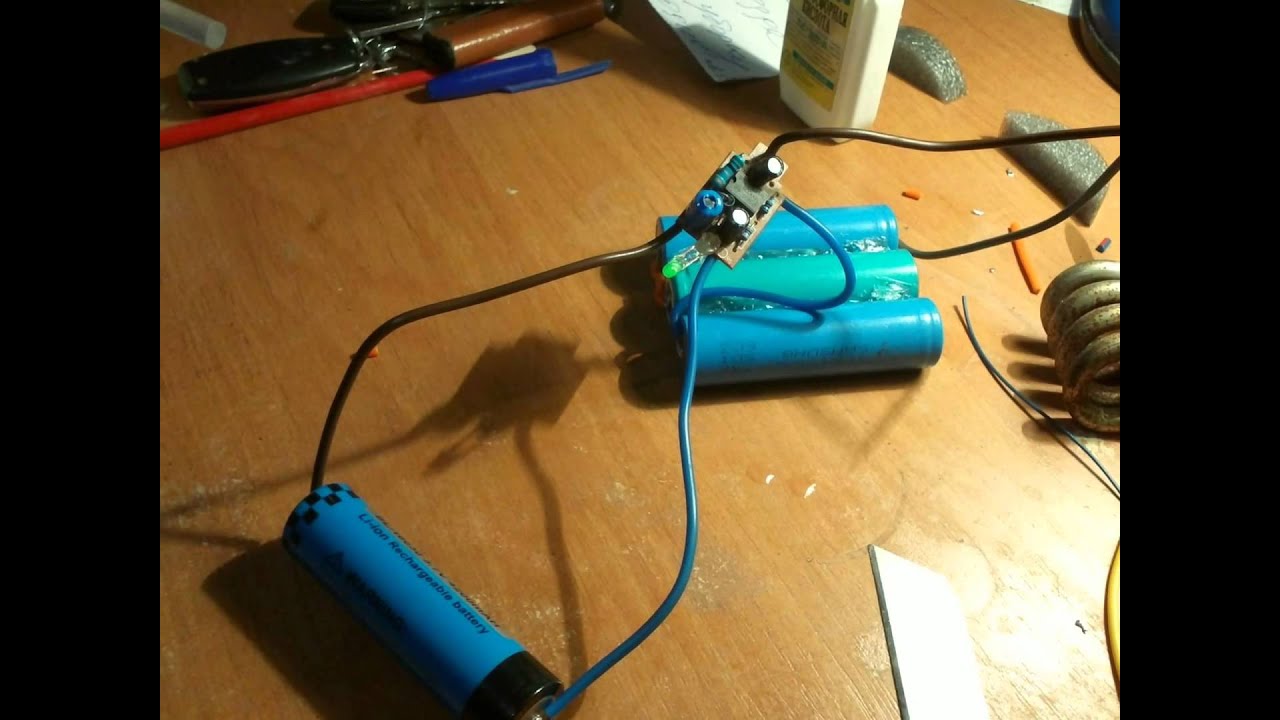

Пока собрал всё на проводах, телефон с аккумулятором 2200 мА/ч от двух банок такой же ёмкости с напряжением 4,2В заряжается примерно за 5 часов, при этом остаточное напряжение на банках составляет около 3,5В.
Power bank своими руками
Сейчас заказал новые аккумуляторы большей ёмкости и думаю как лучше изготовить корпус.
Скачать схему: shema.spl7 [65,52 Kb] (cкачиваний: 1711)
Скачать печатную плату: TP4056-new.lay [66,67 Kb] (cкачиваний: 1354) Собрать повер банк своими руками фото. Поделитесь новостью Собрать повер банк своими руками с друзьями!
