Водяной теплый пол своими руками, технология и монтаж

Сейчас уже, очевидно, что цена на энергоносители будет и дальше расти. Поэтому перед потребителем встал вопрос: как сэкономить на стоимости своего отопления? Конечно, утепленная конструкция дома, пластиковые окна в какой-то степени решают проблему теплопотерь, но самое главное — правильный монтаж водяного отопления. При обустройстве отопления вашего дома вы сможете выбрать один из видов водяного отопления:

  • радиаторное;
  • плинтусное;
  • теплый пол.

Схема укладки теплого пола

В частном секторе, в своем доме выбор отопления всегда разнообразен, потому, что монтаж планируется в начале строительства и можно без проблем установить легко любой вид отопления. В благоустроенном доме, особенно с классической планировкой уже установлено радиаторное отопление. Можно, конечно, переоборудовать систему, но нужно брать разрешение в ЖКХ, перестилать низ.

teplye_poly_02

Что представляет собой теплый пол?

Пол с подогревом – это не открытие нашего века. Подобная конструкция системы существовала еще в Древнем Риме, где прокладывались специальные каналы во дворцах, по ним шел горячий воздух. В наше время поначалу теплые полы было «модно» монтировать в кухнях, ванне. Это объясняется кафельным низом, который даже в летний период всегда холодный, зато имеет отличную теплопроводность. Сегодня ограничений по укладке нижнего обогрева нет, профессионалы научились монтировать трубы под любым половым покрытием. И, несмотря на то, что паркет рассыхается, линолеум быстро изнашивается под воздействием тепла, никто особо не переживает по этому поводу, все и дальше продолжают планировать монтаж нижнего подогрева в своих домах.

teplye_poly_03

Самое главное достоинство нижнего подогрева – это работа в качестве большой батареи. И действительно, площадь обогрева такого низа дает существенное преимущество в сравнении с другими видами обогрева.

Способы установки пола с обогревом

Выбор пола с обогревом ограничен двумя способами:

  1. Трубы с теплоносителем.
  2. Электрический кабель.

Главное преимущество в установке с электрическим кабелем – простота. Кабель на глубину от 1 до 3 см. может уложить любой строитель, а можно провести установку электропитания своими руками, если вы, хоть немного, разбираетесь в электричестве. Тем более, варианты установки любого пола можно найти на видео с подробной инструкцией по установке.

teplye_poly_04

Вот только эксплуатировать электрический пол будет дороговато. Водяной пол получается экономичнее.

Установка пола с обогревом от водяного отопления сложен и требует точного выполнения определенной схеме. Чтобы ваш пол правильно функционировал обязательное условие — установка стяжки из бетона или же увеличение поверхности пола на 7-10см. Без профессионалов здесь не обойтись, особенно если запланирована установка на всей площади квартиры. Неправильный монтаж такого варианта установки может привести к плачевному исходу: будете искать порыв в системе отопления по всему периметру дома.

Потому что трубы с теплоносителем будут уже замурованы в бетон. Выбрать пол с подогревом лучше в зависимости от площади, которую требуется обогреть. Так, если обогреваемое помещение небольшое по размеру, то выгодно будет и использование электрического пола. А если задача — нагреть весь дом, то лучше сэкономить и установить низ с водяным отоплением. Один из минусов нижнего подогрева с нагретой водой — установка насоса, так как теплоноситель сам не потечет по трубам.

teplye_poly_05

Самые главные достоинства низа с подогревом на водяном отоплении:

  • Визуально невидимы все отопительные приборы.
  • Нагревание низа происходит по всему периметру, где установлен трубопровод.
  • Возможность обогрева больших площадей малыми средствами.

Недостатки низа с теплоносителем от водяного отопления:

  • Невозможность управления температурным режимом отопления;
  • Падение давления в стояке;
  • Возможность протечки и затрудненный ее поиск;
  • Сложная установка оборудования;
  • Запреты ЖКХ

Как устроен пол с подогревом

По сути своей работу нижний водяной подогрев – замурованная в пол батарея, в которую подается теплоноситель. Теплоноситель отдает тепло материалу около труб: бетону, алюминиевым пластинам, песку. Затем тепло передается основному покрытию низа, от его поверхности теплый воздух поднимается вверх, обогревая помещение.

Схема нижнего подогрева состоит:

  • из теплоизоляции, которую укладывают под трубы, чтобы тепло не уходило вниз;
  • полиэтиленовой пленки;
  • сетки арматурной;
  • трубопровода;

teplye_poly_06

  • бетонной стяжки;
  • половое покрытие.

Если у вас есть даже небольшие навыки в строительстве можно попробовать установить теплый пол своими руками. Проще будет, если вы найдете фото — инструкцию по установке. Обязательно при установке нижнего подогрева следуйте инструкции:

  1. Сначала укладывается теплоизоляционный материал: пеноплекс, пенопласт. Благодаря этим материалам тепло не идет вниз.
  2. Укладывается лента для компенсации расширения от тепла стяжки.
  3. Устанавливается арматурное покрытие, на него будут закрепляться трубы.

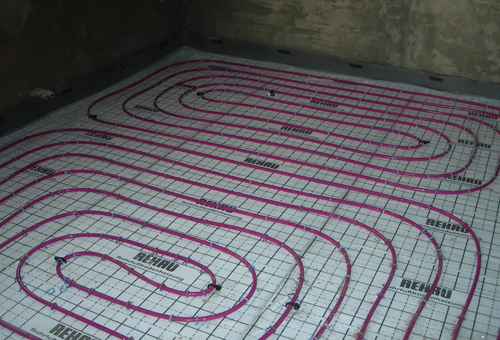

  4.  Производится установка трубопровода. Можно выбрать любую форму укладки: змейка, ракушка, но, если верить фото, лучше будет уложить по спирали.
  5. С шагом в один метр при помощи специальных хомутов трубы устанавливаются к арматуре.
  6. Закрепляем в коллектор, который подает воду один конец труб, другой к возвратному коллектору.
  7. После завершения работы система запускается, чтобы проверить ее работоспособность и обнаружить возможное протекание.
  8. Если система функционирует без проблем, то производят установку бетонной стяжки низа с высотой 7см.

При монтаже пола нужно учитывать, что под линолеум, ламинат стяжка укладывается тоньше, под плитку бетонная стяжка может быть толще. Такой монтаж определяется разной теплопроводностью материала.
